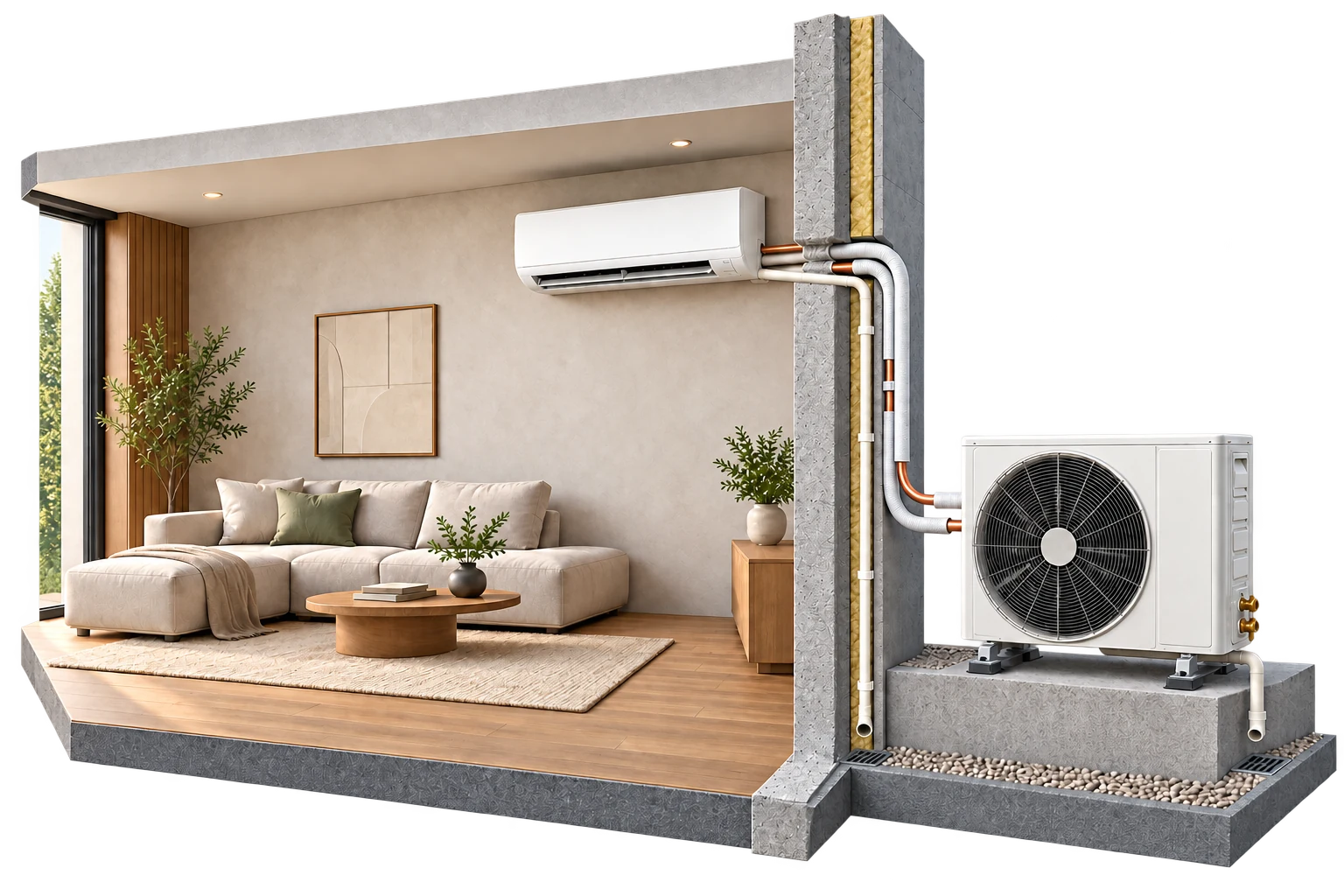

Cómo se monta —y cómo se desmonta— un aire acondicionado
Esta guía describe las fases de una instalación profesional de split. El procedimiento concreto depende del modelo y de su manual; no es una instrucción para intervenir por cuenta propia en electricidad o refrigerantes.
Recorre las ocho fases y las comprobaciones de cada una.
Pulsa la imagen, Intro o Espacio para pausar o reanudar el movimiento. Escape lo pausa. Puedes desplazarte por la página normalmente.
No se ha podido cargar la escena. El contenido de la sección sigue disponible.
- 01
Replanteo
Se decide dónde va cada unidad y por dónde discurre la tubería antes de taladrar nada.
- Se mide la estancia y se comprueba que la potencia del equipo corresponde a su carga térmica, no a sus metros cuadrados.
- Se localiza un emplazamiento para la unidad exterior con aire libre por delante y por detrás, porque sin eso el equipo respira su propio aire caliente.
- Se traza el recorrido de tubería, desagüe y alimentación, y se comprueba que la longitud y el desnivel entran en lo que admite el modelo.
Se da por buena cuandoEl recorrido completo dibujado y dentro de los límites del fabricante.
- 02
Soportes y bancada
La unidad exterior se ancla sobre soportes o bancada con antivibratorios, nivelada y al soporte estructural.
- Los tacos van a elemento resistente, no a un tabique de cartón yeso ni a una fábrica ligera que convierta el muro en membrana.
- Los apoyos se seleccionan según el peso y el soporte, comprobando posibles transmisiones de vibración.
- La unidad interior se monta a plomo, con la placa de anclaje bien fijada y la pendiente de bandeja hacia el desagüe.
Se da por buena cuandoNivel de burbuja en las dos unidades y ausencia de holgura al empujar.
- 03
Tendido de la línea
Se pasan los dos tubos de cobre, el cable de interconexión y el desagüe por el recorrido previsto.
- El tubo se desenrolla sin doblarlo en seco: un pliegue estrangula el paso y no se ve desde fuera una vez aislado.
- El desagüe necesita pendiente continua; si el recorrido no la permite, hay que prever bomba de condensados.
- Todo el conjunto se aísla y se canaliza. Un aislamiento degradado condensa y gotea a lo largo de la fachada.
Se da por buena cuandoPendiente comprobada con nivel en todo el recorrido del desagüe.
- 04
Abocardado
Se corta, se escaria y se abocarda cada extremo de tubo, y se aprieta con llave dinamométrica al par del fabricante.
- El corte se hace con cortatubos, nunca con sierra: la sierra deja limalla dentro del circuito.
- El escariado y la inspección del cono ayudan a evitar defectos de unión; la estanqueidad debe comprobarse.
- El apriete va al par que indica el fabricante para cada diámetro. Apretar «a fuerza de brazo» deforma el cono y la fuga aparece con el tiempo.
Se da por buena cuandoCono brillante y sin marcas, y clic de la llave dinamométrica en cada racor.
- 05
Prueba con nitrógeno
Se presuriza el circuito con nitrógeno seco y se observa si la presión se mantiene.
- La presión se interpreta junto con la temperatura y el procedimiento del fabricante; una variación requiere comprobación técnica.
- Las uniones se comprueban antes de completar la puesta en marcha, evitando emisiones de refrigerante.
- El nitrógeno se usa porque es seco e inerte: no aporta humedad al circuito ni reacciona con el aceite.
Se da por buena cuandoResultado conforme al procedimiento de prueba, considerando presión, temperatura y tiempo.
- 06
Vacío
Se extrae el aire y la humedad del circuito con bomba de vacío hasta el valor de referencia, y se comprueba que se mantiene.
- El aire no condensa: si se queda dentro, sube la presión de trabajo y el equipo rinde peor toda su vida.
- La humedad se combina con el aceite del compresor y lo degrada. Su presencia debe evitarse mediante el procedimiento de evacuación.
- Sin vacuómetro no se sabe si se ha llegado. El tiempo de bomba no es un indicador: el valor sí.
Se da por buena cuandoLectura del vacuómetro estable tras cerrar, sin remontar.
- 07
Apertura y carga
Se abren las válvulas de servicio para liberar el refrigerante y, si el recorrido lo exige, se añade la carga adicional que indica el fabricante.
- La puesta en marcha se adapta al modelo y a la configuración real de la instalación.
- Antes de terminar se comprueba que el equipo responda correctamente.
- Los tapones de las tomas de servicio se reponen: son parte del cierre estanco, no un adorno.
Se da por buena cuandoPeso de carga anotado y válvulas abiertas por completo.
- 08
Puesta en marcha y medición
Se arranca el equipo y se miden presiones, temperaturas e intensidad, y esos valores se anotan.
- Se comprueba el salto térmico entre impulsión y retorno, que es el indicador más directo de que el equipo hace su trabajo.
- Se mide la intensidad del compresor y se contrasta con la placa de características.
- Los valores del día del montaje quedan por escrito: son la referencia con la que se compara cualquier avería futura.
Se da por buena cuandoHoja de puesta en marcha con las mediciones reales, entregada al cliente.
Preguntas antes de instalar o trasladar un equipo
¿Cuánto se tarda en instalar un aire acondicionado?
La duración se confirma tras revisar acceso, número de unidades, recorrido de tuberías y trabajos necesarios. No se fija un plazo universal sin conocer la instalación.
¿Se puede trasladar un aire acondicionado a otra vivienda?
Debe valorarlo un profesional: compatibilidad del equipo con el nuevo espacio, estado de las unidades, refrigerante y recorridos permitidos. El desmontaje y la reinstalación requieren procedimientos específicos; no basta con desconectar los tubos.
¿Por qué se evacúa el circuito antes de la puesta en marcha?
Para retirar aire y humedad de las conexiones realizadas. El procedimiento y sus comprobaciones deben seguir el manual del modelo, con instrumental adecuado; no se reemplazan por una purga con refrigerante.
¿Puedo instalarlo o desmontarlo por mi cuenta?
Esta guía explica el alcance del trabajo profesional. No sustituye el manual ni la capacitación necesaria para intervenir en electricidad, refrigerantes o trabajos en altura. El usuario puede facilitar referencias y fotografías sin abrir las unidades.
Al revés
Y cuando hay que desmontarlo
Desmontar no es montar en orden inverso. Hay un paso que no existe en el montaje y que no se puede saltar.
Recuperar el refrigerante
El profesional determina el procedimiento de recuperación o retirada conforme al equipo y al trabajo previsto. El refrigerante no debe liberarse a la atmósfera.
Desconectar la parte eléctrica
La intervención eléctrica exige desconexión segura y comprobaciones por personal cualificado. La identificación de conexiones debe conservarse para valorar la reinstalación.
Aflojar racores y taponar
Los extremos se protegen contra humedad y suciedad conforme al procedimiento profesional. El estado de la tubería debe verificarse antes de reutilizarla.
Descolgar y sellar los pasos
Se planifican el acceso y los medios de desmontaje según el peso y la ubicación de las unidades. El cierre de los pasos y los acabados se incluyen en el alcance acordado.
Decidir qué se reutiliza
La reutilización depende de la compatibilidad, los diámetros, el estado y los requisitos del fabricante. No se da por válida una línea solo porque ya esté instalada.
